Thursday, 9 December 2010

Transportação dificulta distribuição de electricidade


o sector da Electricidade foi um dos que mais sofreu durante os 27 anos de conflitos, mesmo com a cessação temporária das hostilidades em 1991. No seu discurso sobre o Estado da Nação, o Presidente da República, José Eduardo dos Santos, realçou que tinham sido destruídas “subestações e linhas de transporte e de distribuição de electricidade nas províncias de Luanda, Bengo, Benguela, Huambo, Huíla, Úige, Bié, Kwanza-Sul, Kwanza-Norte, etc”.

Com o advento da paz, segundo o Chefe de Executivo, a geração total de energia no país aumentou de forma expressiva como resultado dos investimentos públicos. Passou de 1.426 gigawatts/hora em 2000, para 4.914 gigawatts/hora (2009). Três vezes mais, como referiu o Presidente.

O crescimento da economia teve grande reflexo na procura de electricidade levando à reabilitação e expansão das infra-estruturas de produção, transporte e distribuição e ao consequente aumento da taxa de electrificação. O Relatório Sobre a Energia no país, elaborado por pesquisadores da Universidade Católica de Angola (UCAN), especifica que no período compreendido entre 2001 e 2005, a procura de energia eléctrica cresceu 36 por cento.

O mesmo documento estabelece que, devido à reduzida fiabilidade no fornecimento de energia eléctrica, em 2007 estimava-se que quase 90 por cento das empresas que operam no país têm geradores próprios, que utilizam em caso de perturbações no sistema.

A principal entidade responsável pela produção, transporte e distribuição de energia eléctrica em Angola é a Empresa Nacional de Electricidade (ENE), que está presente em 15 das 18 províncias do país.

No segmento da produção está também o Gabinete de Aproveitamento do Médio Kwanza (GAMEK), criado em 1980 para coordenar o desenvolvimento de centrais hidroeléctricas.

O GAMEK é responsável, segundo informações avançadas por pesquisadores da instituição católica, pela maior unidade de produção de electricidade existente actualmente no país, com 520 Mega Watts de capacidade instalada.

A primeira fase da barragem de Kapanda, construída no município de Cacuso, em Malange, foi inaugurada em Novembro de 2005 pelo Presidente da República, José Eduardo dos Santos, para abastecer seis milhões de pessoas em cinco províncias.

No mesmo ano da inauguração da primeira fase, o Governo aprovou um financiamento para a aquisição de equipamentos e a conclusão da 2a fase do projecto Kapanda. O montante foi cifrado em 113 milhões de dólares, que seriam disponibilizados pelo Banco Unificado da Rússia, e outros 130 milhões que seriam provenientes de uma linha de crédito do Brasil.

Existem outras centrais a operar no país em regime de aluguer. De acordo com o documento citado, destaca-se a de Luanda,com 30MW de capacidade instalada, e a de Cabinda, com 45 MW, ambas pertencentes a Aggreko, líder mundial em soluções temporárias de energia, com operações no Brasil, Venezuela, Chile e Argentina.

A ENDIAMA, empresa diamantífera estatal, é a responsável por várias unidades de produção de electricidade na Lunda-Norte que somam uma capacidade instalada de 15 MW.

Na vizinha Lunda-Sul foi instalada uma unidade hidroeléctrica de Chicapa (Hidrochicapa) com 16 MW, resultante de uma parceria entre uma parceria entre a diamantífera russa Alrosa Vneshtroy (60%) e a ENE (40%). Esta unidade é responsável pelo fornecimento de energia a cidade de Saurimo e para a exploração diamantífera de Catoca.

Em construção está a barragem do Gove, no Huambo, que servia inicialmente para a regulação do caudal do rio Cunene, mas nos próximos tempos vai gerar electricidade.

Em muitas províncias os governos provinciais são responsáveis pela produção e distribuição de energia. Mas, apesar de o sistema eléctrico angolano estar isolado da rede regional da Pool de Electricidade da África Austral (SAPP), existem ligações em média tensão entre os sistemas da NamPower, da Namíbia, e da ENE, na província do Cunene, que atendem as localidades de Ondjiva, Namacunde, Santa Clara e Oyole, assim como algumas localidades do Kuando-Kubango.

Existe uma outra ligação na região norte do país entre a SNEL, da República Democrática do Congo, e o sistema eléctrico angolano na localidade de Nóqui, na província do Zaire.


Consta que existe muito desequilíbrio na distribuição das capacidades produzidas de energia porque os principais sistemas eléctricos do país não estão interligados. O Sistema Norte (SN), que inclui as províncias do Bengo, Kwanza-Norte, Kwanza-Sul, Luanda e Malange, concentra 72 por cento da capacidade instalada do país.

O Sistema Centro (Benguela, Huambo e Bié) e Sul (Huíla, Namibe e Cunene) representam apenas, respectivamente 9, 9 e 7, 7 por cento.

A Direcção Nacional de Energia do Ministério que tutela o sector garante que a produção de electricidade em 2008 era de 1.289 MW, sendo 61 % desta hidroeléctrica.

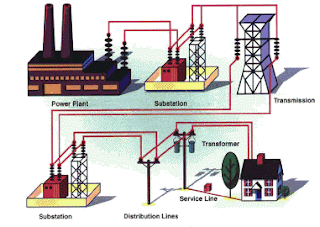

Transporte

Existem no país três sistemas principais de transporte de energia, o Norte (que se prolonga do Porto de Luanda em direcção ao leste), o Centro (que se prolonga do Porto do Lobito em direcção ao Leste) e o Sul (Porto do Namibe na mesma direcção).

As referidas linhas são geridas pela Empresa Nacional de Energia e o GAMEK. Em 2007 foram concluídos os trabalhos de construção da terceira linha de 220 KV entre Cambambe e Luanda, assim como do projecto de reabilitação da Linha de 220 KV entre Cambambe e Gabela.

Nos últimos meses, Luanda, a capital do país, tem sido fustigada por sucessivos cortes de energia, apesar das promessas de que a situação seria melhor após a entrada em funcionamento das turbinas de Kapanda.

Está em curso a reabilitação e modernização das subestações da Catumbela e Kileva e as subestações da Hidroeléctrica do Biópio. A subestação do Namibe funciona com grandes limitações devido ao elevado grau de degradação por corrosão face a agressividade do mar.

FONTE:O PAIS
Dani Costa
18 de Novembro de 2010

Monday, 22 November 2010

Qual é a legislacão angolana de curto-circuito monofásico-terra para uma linha de transmissão de 30kV, com desligamento de disjuntor


Não existe uma legislação angolana nesse sentido; eu pessoalmente nunca vi uma publicação do genero em Angola. Existem sim normas e padrões ciêntificos usados para o fabrico e teste de disjuntores e fórmulas para o cálculo da corrente de curto circuito monofásico à terra. Essas fórmulas são válidas e aplicáveis de forma global. Portanto, a diferença reside no padrão em que os disjuntores são fabricados e testados (ANSI , IEEE, NEMA, IEC, SABS, BS, etc). O que me parece é que o estado angolano adopta o IEC 60909, que é o padrão europeu usado para o efeito, devido ao legado herdado pelo regime português. Portanto, para os disjuntores de média tesão, o tempo de desligamento da rede em caso de um curto circuito que varia de 3 à 5 ciclos o que corresponde a 0.06 à 0.1 secondos (0.05 à 0.083 secondos) para os sistemas concebidos para uma frequência de 50Hz (60 Hz)

Note-se que o dimensionamento das linhas de transmisão, devem ter em conta também a corrente máxima de curto circuito que os cabos podem suportar (I²t or let throught current)

Cálculo de curto-circuito monofásico-terra:

Assume-se aqui que você ja conhece a teoria de componentes simétricos. Caso contrario, precisará de consultar algum manual adequado para o efeito.

Para as linhas de transmissão a impedância de sequência positiva (Z1) e negativa (Z2) são iguais; Este valor é igual ao da impedância normal da linha de transmissão. Isto acontece porque a fase de rotação das correntes não fazem nenhuma diferença nas constantes da linha. Contudo, a impedância de sequência zero (Z0) é normalmente maior que a da sequência positiva e negativa. A impedância zero da linha de transmissão, quando não conhecida, pode ser assumida como sendo três vezes o valor da impedância da sequencia positiva.

Considere um sistema trifásico com o neutro aterrado. Suponhamos que a falha eléctrica ocorre na fase vermelha:

Neste caso, a voltagem na fase vermelha é igual a zero (Vr = 0) e as correntes da fase azul e amarela serão iguais a zero (Ib=Iy=0).

Neste caso, a corrente de curto-circuito será calculada na seguinte maneira:

Isc = 3Er/(Z1+Z2+Z0) . Nota que todas essas componentes presente nesta fórmula são vectoriais e Er representa a forçã electromotriz do gerador correspondente a fase vermelha.

A fórmula acima assume uma impedância de falha igual a zero. Contudo, em caso de existir uma impedância de falha Ze, a corrente de curto circuito será:

Isc = 3Er/(Z1+Z2+Z0+3Ze)


Portanto, em caso do neutro não aterrado, a impedância de sequência zero será infinita e a corrente de falha zero. Isso acontece porque deixa de existir um caminho para a circulação da corrente de falha ou de curto circuito.

Nota que esse procedimento aplica-se para qualquer tipo de voltage incluindo 30kV.

Wednesday, 10 November 2010

Qual é a diferença entre a sincronização e o paralelelismo?


Sincronização (no contexto da engenharia elétrica) é o processo de obtenção exata de coordenação (Relativa deve ser zero) entre duas ou mais variáveis quantitativas temporais semelhantes. As variáveis envolvidas devem ter o mesmo rácio ou taxa de mudança. A sincronização é um conceito global (existe ao longo do sistema eléctrico). Confuso?!... Eu explico mais a abaixo…

Paralelelismo é o processo de ligação ou colocação de mais de um sistema na mesma condição para alcançar objetivos comuns, tais como a partilha de cargas, etc. Por exemplo, o funcionamento em paralelo de turbinas ou alternadores, de transformadores para a elimentação de uma determinada carga ou rede eléctrica.

Quando se ligam cargas em paralelo, você não tem de se concentrar em igualdade de tensão, frequência, e ângulo de fase entre os equipamentos ou sistemas a serem interligados ou conectados. É um simples método de divisões, de modo a partilhar as cargas através de disjuntores, etc. Contudo, as vezes é necessário sincronizar os equipamentos antes de ligá-los em paralelo para mater o sistema estável.

O processo de obtenção de parámetros similares como a tensão, frequência, ângulo de fase, etc antes da interligação ou conexão de equipamentos ou subsistemas eléctricos é denominado de sincronização. No entanto, se você precisar sincronizar geradores, motores, transformadores, etc através da rede, você deve concentrar-se nos parâmetros acima referidos, pois afectam diretamente a sua fonte, sistema de protecção, evitam correntes circulantes entre os equipamentos, subsistemas, oscilações significativas de energia e quedas abruptas de tensão na rede.

Para manter a estabilidade de sua rede, você deve sincronizar os equipamentos antes de tentar liga-los em paralelo. Normalmente, a sincronização pode ser feita manual ou automáticamente. Para a sincronização automática são utilizados softwares de gestão da estabilidade de sistemas eléctricos ou de potência, conhecidos como Power Management System (PMS), tais como ETAP, BRUSH PRISMIC ou ABB PMS para mencionar alguns. contudo, para redes ou subsistemas pequenos utilizam-se relés de sincronização tais como; relés do tipo 25 ou 25A da norma ANSI/IEEE.

Assim, a sincronização tenta igualar a tensão, a frequência, o ângulo de fase, verifica a potência activa e reactiva a ser partilhada pelos sistemas ou equipamentos antes de os ligar os interligar na rede, evitando deste modo a instabilidade do sistema eléctrico

A sincronização é feita antes da ligação dos disjuntores, mas após fechá-los inicia-se o processo de paralelelismo e todos os parâmetros acima citados são mantidos.

Se você entender o princípio de funcionamento de um motor síncronos, entenderá a origem do conceito de sincronização e, você pode expandir isso ao sistema geral da rede eléctrica tendo em conta a estabilidade do sistema antes de ligar em paralelo os seus equipamentos eléctricos.

Sabe que o motor síncronos gira a “mesma” frequência da fonte de alimentação eléctrica !?.... Quer dizer que está em sincronismo com a sua fonte de alimentação.

Portanto, para a estabilidade eléctrica deverá sempre sincronizar antes de fazer o paralelelismo dos equipamentos.

Sunday, 3 October 2010

Que cores são usadas em Angola para a identificação dos cabos ou condutores eléctricos?


Em Angola, a maior parte das instalações eléctricas obedeceram, até a independência (1975), os padrões definidos pelo regime Português. Contudo, Não consegui apurar até ao momento se existe uma nova regulamentação em vigor. No entanto, existem em Angola instalações com conductores vermelho-azul, castanho-preto, preto-azul para sistemas monofásicos e o verde e/ou amarelo para o aterramento. Para os sistemas trifásicos: castanho,preto, cinzento e azul ou preto,vermelho,cinzento e azul; verde e/ou amarelo (terra).Portanto, aconselharia a usar as cores definidas pelo IEC 60446 e adoptado pela União Europeia.

A falta ou o difícil acesso aos padrões eléctricos nacionais,faz com que no mercado as diferentes empresas adoptem várias normas internacionais.Infelizmente, nem mesmo o Instituto Regulador do Sector Eléctrico de Angola faz referência no seu site (www.irse.co.ao)a esse respeito.

Contudo, a maioria dos países europeus: A União Europeia e todos os países que utilizam os padrões europeus CENELEC Abril de 2004 (IEC 60446) ou IEE regulamento de fiação 17ª edição.

Para os circuitos de alimentação AC:

Monofásico:

Fase: L - Castanho
Neutro de monofásico: N – Azul

Trifásico:

Fase 1: L1 - Castanho
Fase 2: L2 - Preto
Fase 3: L3 – Cinzento
Neutro: N - Azul
Terra / terra de proteção: verde e amarelo

Para os EUA a norma não é tão clara e o National Electrical Code NEC (NFPA 70) só é esclarecedor no caso do aterramento. Mas o seguinte é usualmente aplicável:

3 fases:
L1 - Preto
L2 - Vermelho
L3 - Azul
N - Branco ou cinzento

Terra / terra de proteção - verde, verde / amarelo despojado

Há também o código de cores diferentes para várias voltagens nas fases, devido ao efeito de aquecimento - NEC 424,35 (2008):

(1) 120 volts, nominal - amarelo
(2) 208 volts, nominal - azul
(3) de 240 volts, nominal - vermelho
(4) 277 volts, nominal - castanha
(5) 480 volts, nominal – laranja


Contudo, consulte sempre o respectivo padrão eléctrico em caso de dúvida.

Thursday, 2 September 2010

SEGURANÇA ELÉCTRICA – INTERRUPTOR OU DISJUNTOR DIFERENCIAL

A electricidade é indespensável as nossas vidas. Contudo, ela pode causar grandes danos, lesões irrecuperáveis ou mesmo a morte quanto mal utilisada ou devido a uma actuação incorrecta.

A electricidade é a forma de energia mais discreta que existe:
- Não tem cheiro,
- Não se vê e não se ouve,
- Só se pode reconhecer pelos seus efeitos imediatos

Como em qualquer corpo condutor o efeito de joule aplica-se também ao corpo humano, sendo responsável pelas queimaduras provocadas pela passagem da corrente elelétrica. (W = UIt = RI²t).

A gravidade do choque depende de varios factores: a intensidade da corrente elétrica que atravessa o corpo, a duração do contacto com a fonte de corrente, a resistência do corpo humano e o trajecto percorrido pela corrente entre os dois pontos de contacto. A resistência do corpo depende da tensão de contacto e do estado de humidade da pele.

Todo cuidado é pouco quando se trata de instalações elétricas. Um fio conductor exposto, uma tomada ou um interruptor com defeito podem colocar em risco a saúde da sua família e até a sua residência. Portanto, não é difícil imaginar o que poderá causar de dano a saúde uma corrente elétrica externa, mais conhecida como choque elétrico.

O choque também tem como causa uma desatenção, um acidente. Muitas vezes ele também é causado de modo indireto por meio de um aparelho ou eletrodoméstico apresentando problemas de isolamento. Um toque no esquentador do chuveiro, no painel de uma máquina de lavar, na porta da geleira, no microondas, enfim... são inúmeras e perigosas as possibilidades de se ter contato com a corrente elétrica.

Veja o que pode acontecer com o ser humano quando ele sofre um choque elétrico:

- Paralisia total ou parcial dos movimentos durante a ocorrência;
- Queimaduras quase sempre graves;
- Parada respiratória com paralisia dos músculos toráxicos responsáveis pela respiração (fatal caso o atendimento não seja feito com urgência);
- Fibrilação cardíaca (graves alterações do ritmo dos batimentos cardíacos podendo levar à morte);
- Parada cardíaca (quando a corrente elétrica externa paralisa o funcionamento do coração).

Vale lembrar também que nas instalações elétricas podem ocorrer fugas de corrente causadas por falhas de isolamento, podendo se transformar em focos de incêndios, curtos-circuitos e perdas de energia aumentando o consumo.

Por que então correr riscos?

Para proteção de sua família e de seu patrimônio, desenvolveu-se o interruptor diferencial (DR). De funcionamento simples e confiável, ele tem a função de detectar fuga de corrente em circuitos elétricos desligando imediatamente a alimentação de corrente elétrica. As fugas de corrente não são visíveis e normalmente ocorrem por deficiência da isolamento dos fios ou por toques involuntários de pessoas em pontos eletrificados. Normalmente, a ocorrência é maior em tomadas, condutores descarnados e em partes metálicas de eletrodomésticos defeituosos, etc.

O interruptor diferencial é um dispositivo de segurança, muito útil que desliga automaticamente a corrente eléctrica quando há uma avaria num electrodoméstico, ou quando o cabo de ligação do aparelho à corrente está danificado, ou quando há um variação anormal da intensidade da corrente.

Existem disjuntores diferenciais em várias versões e são por norma incorporados no quadro para proteger todos os circuitos. Mas há também tomadas com um interruptor diferencial incorporado que podem substituir as tomadas vulgares. Nesse caso, o disjuntor desliga automaticamente, em caso de necessidade, qualquer electrodoméstico que esteja ligado a essa tomada. Há também disjuntores que podem ser ligados a uma tomada já existente e que tem uma saída para ligar a ficha do electrodoméstico.

O interruptor diferencial faz uma verificação contínua da corrente na passagem à terra. Quando a corrente excede o limite pre-estabelecido, o interruptor diferencial desliga de modo automático. Quando isto acontece, não se deve ligar de novo o quadro sem primeiro reparar a avaria.

Com o uso desses interruptores, não há risco de choque elétrico?

Se ele está instalado corretamente, vai atuar rápido e limitar o tempo de exposição ao choque. O choque ainda pode existir mas suas consequências estão limitadas pelo tempo de exposição.

A corrente nominal do Dispositivo DR (In = 25A, 40A, 63A, 80 A, 100 A, 125 A, etc) deve sempre ser IGUAL ou ainda MAIOR que a corrente nominal do dispositivo de proteção de sobrecorrentes (disjuntor ou fusível) imediatamente a montante dele (antes do Dispositivo DR). Isso é importante para que o Dispositivo DR seja protegido contra curtos-circuitos, visto que o Dispositivo DR não faz a proteção contra sobrecorrentes de qualquer tipo.

A corrente nominal residual do Dispositivo DR (IΔn = 10mA, 30mA, 100mA, 300mA, 500mA,1000mA, etc) deve ser definida a partir da função que o Dispositivo DR irá cumprir na instalação:

- IΔn maior que 30mA – Proteção somente da instalação eléctrica (contra incêndios e outros possíveis danos causados por correntes de fuga à terra)

- IΔn igual ou menor que 30mA – Proteção de vida e da instalação eléctrica (mais apropriado para instalações elétricas domésticas e similares)

É importante considerar as orientações das norma de instalações elétricas em baixa tensão, bem como outras normas e regulamentos exigidos no país para a proteção elétrica contra correntes de fuga.

Em caso dúvida, contacte uma empresa de consultoria ou um electricista certificado.

As linhas de alta tensão são mais perigosas que as de baixa tensão?


Todas as linhas de transporte e distribuição de electricidade são perigosas. No entanto, quanto mais elevada é a diferença de potencial a que dois pontos do corpo humano ficam submetidos, mais elevada é a corrente que circula (lei de Ohm) e, por conseguinte, mais graves são as lesões provocadas por essa mesma corrente.

Por outro lado, à medida que a tensão aumenta a possibilidade de existir uma descarga por arco eléctrico também aumenta e, por conseguinte, as distâncias a guardar têm de ser maiores.

A forma de evitar um acidente eléctrico é garantir as seguintes distâncias mínimas às linhas eléctricas de média tensão:

- Relativamente ao solo: 6 metros

- Relativamente a estradas: 7 metros

- Relativamente a árvores: 2,5 metros

- Relativamente à cobertura de edifícios: 4 metros


Para outros níveis de tensão recomenda-se a consulta de Regulamentos ou normas especificas.

Monday, 23 August 2010

CURTO-CIRCUITO

Curto-circuito é a passagem de corrente elétrica acima do normal em um circuito devido à redução abrupta da impedância do mesmo. Normalmente o curto-circuito provoca danos tanto no circuito elétrico em que ocorre como no elemento que causou a redução de impedância.

Um exemplo de curto-circuito, que acidentalmente é comum em residências, ocorre quando se coloca as extremidades de um fio metálico nos orifícios de uma tomada. Geralmente os curto-circuitos provocam reações violentas devido à dissipação instantânea de energia, tais como: explosões, calor e faíscas. É uma das principais causas de incêndios em instalações elétricas mal conservadas ou com erros de dimensionamento.

A análise de curto-circuitos é uma disciplina da engenharia eléctrica que utiliza ferramentas matemáticas, tais como os componentes simétricos, para calcular os curto-circuitos.

É importante salientar que os engenheiros classificam um curto-circuito como sendo uma região num circuito elétrico na qual a diferença de potencial é nula.

O objetivo principal dessa disciplina é dimensionar e ajustar adequadamente os equipamentos de proteção de geradores, linhas de transmissão e de redes de distribuição de energia elétrica.

Existem vários tipo de curcto circuitos:
- Trifásico, bifásico, monofásico a terra, bifásico a terra, etc...

Para a o cálculo de correntes de curto-circuito é necessário conhecer o sistema eléctrico, as características dos seus componentes, como por exemplo; a impedânciacia dos tranformadores (Z), dos cabos/condutores elétricos, geradores, contribuições dos motores, etc...

Normalmente, a impedância de um transformador é expressa em percentagem (%Z). Esse valor geralmente é indicado nas placas de identificação dos transformadores. Por exemplo, Z = 5%.

O que é entao a percentagem Z (%Z)?

A impedância percentual do transformador é a queda de tensão em plena carga, devido à resistência e reactância de dispersão do enrolamento, expressa em percentagem da tensão nominal. É também o percentual da tensão normal dos terminais, necessários para circular a corrente total em condições de curto-circuito

%Z = (Tensão da impedância)/(Tensão Nominal)

É fácil calcular a corrente máxima que um transformador pode fornecer em condições de falhas simétricas. A título de exemplo, considere um transformador de trifásico de 11kV/6.6kV, 2MVA com uma impedância de 5%. O nível de falha máximo disponível é:

2 MVA x 100/5 = 40 MVA. Este valor normalmente é denominado de Potência aparente de curto circuito.

A partir deste valor as correntes de falhas equivalentes podem ser calculadas, usando a formula convencional:  I = S / (√3 V), onde S é a potência aparente de curto circuito e V a voltagem entre as fases.

Deste forma, obteriamos as seguintes correntes de curto circuito:
Primário: 2.1 kA
Secundário: 3.5 kA

Um transformador com uma baixa impedância conduzirá a um maior nível a falha eléctrica (e vice-versa). O número calculado acima é o máximo.

Na prática, o nível de falha real será reduzido pela impedância da fonte, a impedância dos cabos/linhas de transmisão entre o transformador e a falha, e a impedância da falha eléctrica.

Na prática, as falhas eléctricas nem sempre são simétricas ou trifásicas, o que torna o cálculo da corrente de curto circuito ainda mais complexo. O cálculo acima ilustra apenas uma falha trifásica balanceada nos terminais de um transformador.

Para falhas não simétricas (bifásico a terra, monofásico a terra, etc), cálculos complexos são efectuados recorrendo-se a teoria de componentes simétricos. Contudo, isso involve o uso de impedâncias de sequências positivas, negativas e zero (Z1, Z2 e Z0 repectivamente).

Os cálculos de fluxo de carga, protecção eléctrica e curto circuito são normalmente feitos pelas empresas de consultoria. As vezes o recursos a Softwares como ETAP, SKM, etc... são indispensáveis.

A abordagem de cálculos de correntes de curto-circuito será objecto de análise de um artigo a ser publicado nesse blog futuramente.

Emméry Macedo

Friday, 20 August 2010

Os pássaros não apanham um choque eléctrico quando estão pousados sobre o condutor de uma linha eléctrica. Porquê?

O pássaro não apanha choque porque tem as duas patas pousadas sobre o mesmo condutor, logo não estão sujeitas a potenciais diferentes, pelo que não existe passagem de corrente através do corpo. O que provoca o choque eléctrico é a passagem da corrente através do corpo e não o contacto com a tensão.

No entanto, se ao levantar o voo a ave tocar em simultâneo em dois condutores distintos, ou entre um deles e a massa (parte metálica do poste ligada à terra) então já haverá passagem de corrente e o consequente choque eléctrico.

Porque razão uma pessoa ao tocar apenas num condutor pode apanhar um choque eléctrico?


Porque a pessoa está normalmente em contacto directo ou indirecto com o chão, e como a rede de distribuição tem, por razões de segurança na exploração, o neutro ligado à terra (terra de serviço), então a pessoa já está naturalmente em contacto com um ponto ao potencial zero.

Ao tocar no condutor que está a um potencial diferente, dá origem à passagem da corrente através do corpo, ou seja apanha um choque eléctrico.

Wednesday, 18 August 2010

Urina pode deixar de ser um resíduo para se tornar um combustível útil



A equipe do Laboratório de Robótica de Bristol (BRL) está investigando o uso de urina em Celulas combustiveis Microbials (CFM), que usam as culturas de bactérias que decompõem o material orgânico para gerar energia. CFM é uma tecnologia usada para desenvolver o poder de robôs autônomos.

Pesquisadores em BRL, uma colaboração entre a Universidade de Bristol e da Universidade de West of England (UWE), passaram três anos e meio, desenvolvendo um robô de águas residuais, alimentado com o estômago artificial, graças ao financiamento da UE e EPSRC.

Agora, o Doctor da BRL Loannis Leropoulos foi galardoado com o premio da EPSRC -Aceleração de carreira no valor de £ 564,561 para um projeto de quatro anos, que vai levar este trabalho adicional. Juntamente com uma nova equipa de investigadores, ele vai trabalhar na ampliação do CFM para que eles possam trabalhar juntos em uma "pilha" - uma série de células conectadas eletricamente e tanto em termos de alimentação líquida de linhas no âmbito de um sistema de fluxo contínuo.

Um aspecto único de sua pesquisa será olhar para o uso da urina como material de resíduos que poderiam ser usados para alimentar o CFM.

"Nós nos concentramos em encontrar os melhores materiais de resíduos que geram mais energia. Ao longo dos anos, temos alimentado nossos CFMs com fruta podre, grama cortada, cascas de camarão e moscas mortas em uma tentativa de investigar os resíduos diferentes de usar como um "alimento" para o CFM ", explicou Leropoulos.

"A urina é quimicamente muito ativa, rica em nitrogênio e tem compostos como a uréia, cloreto e potássio, que o tornam muito bom para o CFM. Já fizemos testes preliminares que mostram ser um material residual que é muito eficaz. Embora seja cedo para essa pesquisa, esperamos poder trabalhar no sentido de produzir um protótipo mictório portáteis que usam urina para gerar energia a partir de células de combustível - este poderia ser usado, por exemplo, em festivais de música e outros eventos ao ar livre. "

Os pesquisadores já estão em contato com urinal waterless - empresa Ecoprod Técnica, que viu o potencial da tecnologia. "Temos conversado com os pesquisadores que dizem que este produto é o único tipo totalmente adaptado para complementar esta pesquisa", disse Marcus Ecoprod Rose. "Estamos ansiosos para colaborar com esse projeto único, com o fornecimento de Urimat - o mictório sem água, que a equipe de pesquisa escolheu. Esta será uma valiosa colaboração e interessante para a empresa involvida "

Um outro aspecto do projeto EPSRC-financiado é desenvolver o lado do cátodo da CFM para que toda a célula se torna auto-sustentável. Cada CFM tem um ânodo e um catodo, que, juntos, completam o sistema para gerar energia. bactérias comumente estão no lado do ânodo e o oxigênio são substâncias químicas ou no lado do cátodo. A substituição das substâncias químicas no cátodo com oxigênio produzindo organismos como as algas moveria o CFM para ser um sistema auto-sustentável - os resíduos das algas podem ser usado para alimentar bactérias no lado do ânodo, ou seja, utilizando seus próprios resíduos para produzir energia .

Dr Leropoulos disse: "Os avanços nessa área poderiam fornecer uma contribuição significativa para os desafios que enfrentamos atualmente em termos de produção de energia e resíduos de limpeza. Esperamos que esta pesquisa ajudará a mudar a nossa maneira de pensar sobre a energia e os resíduos humanos. "

Fonte: IET – Institute of Engineering and Technology
http://kn.theiet.org/news/jul10/urine-power.cfm

Thursday, 12 August 2010

Carros eléctricos


Há novidades na Mercedes. A marca alemã quer apanhar o comboio dos carros eléctricos (isto dito assim soa estranho!). A próxima geração do Mercedes Classe S deverá ter um elemento híbrido de ligar à tomada (plug-in). Quem o adiantou foi Thomas Weber, director de Pesquisa e Desenvolvimento da Mercedes em entrevista concedida recentemente. A somar a esta novidade está o anúncio de que os primeiros Mercedes Classe A E-Cell, que são a versão eléctrica do compacto alemão, chegam já em Outubro próximo.

Ainda não se sabe tudo sobre o primeiro eléctrico da Mercedes, mas já é do conhecimento público que o Classe A E-Cell irá contar com um motor eléctrico debitando uma potência aproximada de 130 cavalos, e que o veículo será recarregável em qualquer tomada eléctrica. A autonomia do Mercedes Classe A E-Cell permite-lhe rolar durante aproximadamente 160 km, um valor que não destoa da média anunciada pelos primeiros veículos eléctricos que estão a começar a chegar ao mercado.

Friday, 9 July 2010

CONSULTORIA ELECTROTÉCNICA

Este blogue foi exclusivamente criado para interagir com engenheiros e estudantes de electrotecnia. Contudo, existe a possibilidade de se criar uma empresa de consultoria nas seguintes areas:

- Design de projectos
- Protecção eléctrica Industrial, Comercial e doméstica.
- Analise de Curto Circuitos, Fluxo de carga e Estabilidade de sistemas eléctricos integrados, etc
- Design de redes e sistemas de distribuição eléctrica de alta, média e baixa tensão
- Concepção de programas e projectos de manutenção preventiva.
- Fiscalização de projectos de acordo as normas e padrões industriais (IEEE, IEC, NEC, SABS, CENELEC, BS, NETA, NEMA, etc..)
